Характеристики
Малошумный
Небольшая монтажная глубина
Высокий расход проходящего воздуха
Высокая эксплуатационная надёжность
Простой монтаж и замена фильтра
Крышевой вентилятор с фильтром для отвода внутреннего горячего воздуха из шкафов и корпусов. Эти малошумные крышевые вентиляторы с фильтром стравливают горячий воздух из шкафа и таким образом предохраняют внутренние устройства от перегрева. Для замены фильтра крышку легко можно открыть без инструментов. Для пассивной вытяжной вентиляции подходит крышевой выпускной фильтр.
| Осевой вентилятор на шарикоподшипниках | срок службы мин. 50.000 ч при +25 °C/+77 °F (отн. влажность 65 %), |
| | корпус вентилятора алюминий, ротор пластмасса |
| Подключение | 3-полюсный зажим 2,5 мм², момент затяжки 0,8 Hm макс. |
| Корпус | пластмасса согл. UL94 V-0, светло-серая; |
| | Высокая атмосферо - и УФ-стойкость согл. UL746C (f1) |
| Фильтровальная ткань | G3 согл. DIN EN 779, степень фильтрации 85 % |
| Материал фильтра | синтетическое волокно прогрессивной структуры, термостойкое до 100 °C, |
| | самозатухающее класс F1. |
| | Влагостойкое до относительной влажности воздуха 100 % RH; |
| | многоразовый – очистка путём промывки или продувки. |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP32 / I (провод заземления) |
| Допуски | UL запланировано (230 В только: VDE) |
Важное указание: Крышевой вентилятор с фильтром для выравнивания давления в распределительном шкафу всегда должен эксплуатироваться в комбинации с впускным фильтром (например, Aрт. № 11803.0-00) или с вентилятором с впускным фильтром (например, Aрт. № 01803.0-00).

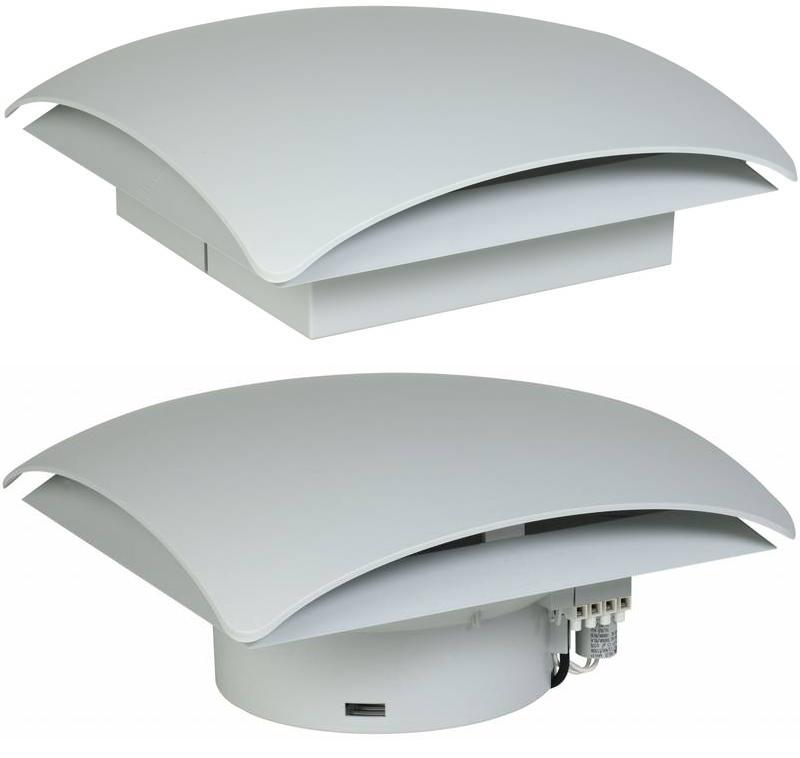

Крышевой вентилятор с фильтром серии RFP 018
| Арт. № | Рабочее напряжение | Подача воздуха при свободном нагнетании | Подача воздуха при свободном нагнетании | Потреб. мощность | Монтажная глубина | Монтажный проём |
| 01860.0-00 | AC 230 В, 50 Гц | 300 м³/ч (с фильтр. тканью G3) | 400 м³/ч (без фильтр. ткани) | 68 Вт | 52 мм | 250 x 250 мм + 0,4 |
| 01861.0-00 | AC 230 В, 50 Гц | 500 м³/ч (с фильтр. тканью G3) | 650 м³/ч (без фильтр. ткани) | 64 Вт | 107 мм | 250 x 250 мм + 0,4 |
| 01860.0-02 | AC 120 В, 60 Гц | 345 м³/ч (с фильтр. тканью G3) | 460 м³/ч (без фильтр. ткани) | 60 Вт | 52 мм | 250 x 250 мм + 0,4 |
| 01861.0-02 | AC 120 В, 60 Гц | 575 м³/ч (с фильтр. тканью G3) | 748 м³/ч (без фильтр. ткани) | 85 Вт | 107 мм | 250 x 250 мм + 0,4 |
Крышевой выпускной вентилятор серии REP 118
| Арт. № | Монтажная глубина | Монтажный проём | Вес (прибл.) | Фильтровальная ткань | Степень защиты |
| 11860.0-00 | 11 мм | 250 x 250 мм+ 0,4 | 1,0 кг | G3 согл. DIN EN 779, средняя степень фильтрации 85 % | IP32 |
Фильтровальная ткань FM 086
| Фильтровальная ткань | 282 x 282 мм |
| G3 3 (1 компл. = 3 шт.) | Арт. № 08613.0-01 |
