Характеристики
Малошумный
Небольшая монтажная глубина
Функциональный дизайн
Быстрый монтаж
Стойкость к атмосферным воздействиям и УФ-излучению
Вентиляторы с фильтром используются для обеспечения оптимальных климатических условий в шкафах. Благодаря подаче отфильтрованного, холодного наружного воздуха и отводу нагретого внутреннего воздуха понижается температура внутри шкафа. Возникающий при этом воздушный поток предотвращает образование сильно нагретых полостей и защищает электронные компоненты от перегрева. Эта серия вентиляторов обладает высокой стойкостью к атмосферным воздействиям и УФ-излучению благодаря материалу кожуха - пластмассе.
| Осевой вентилятор на шарикоподшипниках | срок службы мин. 50.000 ч при +25 °C/+77 °F (отн. вл. 65 %). Рама вентилятора – алюминий, ротор - пластмасса. |
| Подключение | 2 гибких провода, длина 100 мм, с зажимами 2,5 мм². |
| Корпус (вентилятор и выпускной фильтр) | пластмасса UL94 V-0, светло-серая |
| Кожух (вентилятор и выпускной фильтр) | пластмасса UL94 V-0, светло-серая, высокая атмосферо- и УФ-стойкость, согласно UL746C (f1) |
| Монтажная рама | с двусторонней промышленной клейкой лентой для крепления на наружной стенке шкафа. Определенные условия эксплуатации требуют дополнительное винтовое крепление (см. сверлильный шаблон); шаблон для проёма входит в комплект поставки вентилятора с фильтром. |
| Фильтровальная ткань | G4 согл. DIN EN 779, степень фильтрации 94 % |
| Материал фильтра | синтетическое волокно прогрессивной структуры, термостойкое до 100 °C, самозатухающее класс F1. Влагостойкое до относительной влажности воздуха 100 % RH; многоразовый – очистка путём промывки или продувки. |
| Температура эксплуатации/хранения | от -10 до +70 °C (от -14 до +158 °F) / от -40 до +70 °C (от -40 до +158 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты/Класс защиты | IP55 / I (провод заземления) |
Особенности
- Благодаря самоклеющемуся уплотнению монтажной рамы предотвращается попадание пыли и влаги вовнутрь шкафа.
- Попадание вертикально падающей пыли и воды эффективно предотвращается функциональным кожухом защиты входа и выхода воздушного потока. Это дает то преимущество, что фильтровальную ткань не нужно заменять часто, т. к. она загрязняется не так интенсивно.
- Продуманная система подачи воздуха делает вентилятор предельно бесшумным.
- Функциональная, современная конструкция обеспечивает простое обслуживание и монтаж.
- Направление воздуха может быть легко изменено посредством переворота осевого вентилятора (размер 1 до 3).
- Исполнения с электромагнитной совместимостью и другими напряжениями по запросу.

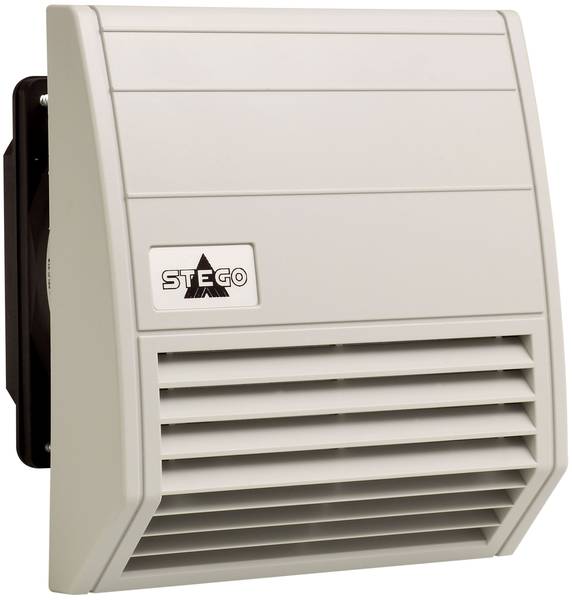

Вентилятор с фильтром FF 018
| Арт. № | Рабочее напряжение | Подача воздуха при свободном нагнетании | Подача воздуха с выпускным фильтром | Потреб. ток | Потреб. мощность | Монтажн. глубина | Монтажн. проём |
| 01800.0-00 | АC 230 В, 50 Гц | 21 м³/ч | 16 м³/ч | 80 мА | 13 Вт | 45 мм | 97 x 97 мм + 0,4 |
| 01801.0-00 | АC 230 В, 50 Гц | 55 м³/ч | 42 м³/ч | 100 мА | 15 Вт | 58 мм | 125 x 125 мм + 0,4 |
| 01802.0-00 | АC 230 В, 50 Гц | 102 м³/ч | 68 м³/ч | 100 мА | 15 Вт | 86 мм | 176 x 176 мм + 0,4 |
| 01800.0-01 | АC 120 В, 60 Гц | 24 м³/ч | 18 м³/ч | 160 мА | 13 Вт | 45 мм | 97 x 97 мм + 0,4 |
| 01801.0-01 | АC 120 В, 60 Гц | 63 м³/ч | 48 м³/ч | 180 мА | 15 Вт | 58 мм | 125 x 125 мм + 0,4 |
| 01802.0-01 | АC 120 В, 60 Гц | 117 м³/ | 78 м³/ч | 180 мА | 15 Вт | 86 мм | 176 x 176 мм + 0,4 |
Простой монтаж и обслуживание
STEGO вентиляторы с фильтром просто и легко монтируются одним человеком снаружи шкафа.
1.) Вырезать соответствующий проем в стенке шкафа. Поверхность выреза в шкафу очистить от грязи, опилок и смазки. Шаблон монтажного выреза входит в комплект поставки вентилятора.
2.) Снять защитную пленку с уплотнительных полос монтажной рамы. Монтажную раму вставить в предназначенный для этого вырез в шкафу. Она остается постоянно в шкафу (для размера 176 мм и выше рекомендуется дополнительное резьбовое соединение).
3.) Осевой вентилятор подключить к клеммным зажимам. Весь блок вставить в монтажную раму и привинтить.
4.) Фильтровальную ткань вставить в кожух, защёлкнуть, готово.
Настолько же просто и быстро, как и монтаж, выполняются также замена фильтровальной ткани всего одним человеком. Для замены фильтровальной ткани нужно лишь снять кожух, вставить новую фильтровальную ткань и защёлкнуть кожух. Для этого даже не требуются инструменты. Обслуживание вентилятора происходит без демонтажа монтажной рамы (2).
Выпускной фильтр серии EF 118
| Арт. № | Монтажная глубина | Монтажный проем | Вес (прибл.) | Фильтровальная ткань | Степень защиты |
| 11800.0-00 | 16 мм | 97 x 97 мм + 0,4 | 0,3 кг | G4 согл. DIN EN 779, степень фильтрации 94 % | IP55 |
| 11801.0-00 | 16 мм | 125 x 125 мм + 0,4 | 0,4 кг | G4 согл. DIN EN 779, степень фильтрации 94 % | IP55 |
| 11802.0-00 | 16 мм | 176 x 176 мм + 0,4 | 0,6 кг | G4 согл. DIN EN 779, степень фильтрации 94 % | IP55 |
Запасная фильтровальная ткань FM 086
| Фильтровальная ткань | 89 x 89 мм | 118 x 118 мм | 168 x 168 мм |
